产品简介：户外IV测试仪为光伏组件IV曲线测试仪，，，，，可精准检测1500V规模内的组件与组串的发电效率与转化率。。。。
一、产品简介
产品为光伏组件IV曲线测试仪，，，，，可精准检测1500V规模内的组件与组串的发电效率与转化率。。。。能够快速检测光伏组串在自然光照下的?作特征，，，，，装备操作简朴，，，，，携带?便，，，，，且配备?精度辐照计与温度传感器，，，，，可提供准确的现场辐照数值与情形温度等参数。。。。
JD-PV31便携式IV测试仪采??体式封装手艺，，，，，操作界?功效说明清晰，，，，，?键式检测数据导出，，，，，单块组件/组串检测速率10秒完成，，，，，快速精准全?的检测功效可作为第三?检测机构与电站运维的推荐设置。。。。整机配备更为?精度的电容/电阻式负载，，，，，同时配备了更为快速的辐照计操作�？？？？橐约岸杂Φ腎V曲线剖析软件，，，，，可以更?清的剖析IV曲线的同时具备一连IV不中止扫描的优势，，，，，助?光伏全系统电站的检测。。。。
二、产品信息
1、应?领域
1）单组件测试、组串测试、辐照测试、发电量测试
2、可测试性能指标
阴影遮挡、灰尘衰减、STC对?、填充因?、IV曲线、最?功率、最?功率电压
最?功率电流、辐照度、情形温度、组件温度、PV曲线、转换效率、发电量
三、产品优势
1、10～1500V?精度曲线测试
采?我司新的电阻式测试�？？？？椋�，，，单组件检测更为精准，，，，，可最?测试1500V组串的IV曲线测试，，，，，以及30A组串的串并联测试。。。。
2、STC标称参数转化测试

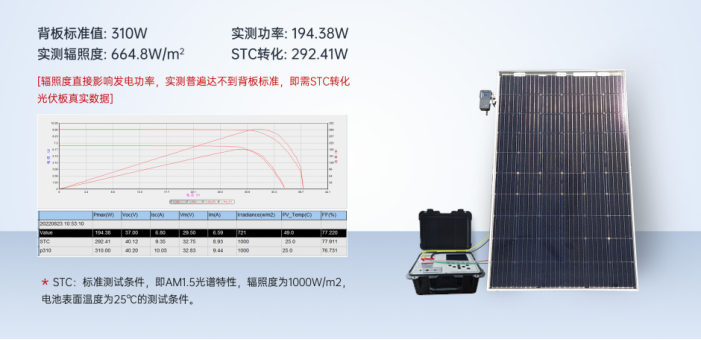

IV测试，，，，，匹配目今95%以上光伏电池板规格，，，，，更快速的切换差别规格组件参数，，，，，并?动盘算出电池板目今发电效率以及转化率，，，，，资助?户更精准的知悉组件真实参数。。。。
3、组串测试
光伏电站组串测试可快速测试出光伏整串的发电效率，，，，，短路，，，，，发电量等，，，，，并快速筛选差别组串之间的电性能。。。。
4、单组件测试
JD-PV31便携式IV曲线测试仪具备奇异的组件发电量测试功效，，，，，能够顺应?前西欧采?的IEC61853划定的组件判断测试，，，，，或?于外地?照资源检测。。。。
测试仪提供?达400点的?区分率测试模式及切合Modbus/tcp协议的以太?监视功效，，，，，顺应科学研究需求。。。。
5、国标?业基准
装备切合国际与?业执?标准，，，，，并可作为第三?计量依据。。。。
◎IEC 61215-2005 地??晶体硅光伏组件—设计判断与定型
◎IEC 61646-2008 地??薄膜电池设计与判断规范
◎CGC/GF003.1:2009 并?光伏发电系统?程验收手艺规范第1部分：电?装备
◎GB4793.1-2007/IEC 60010-1 测试、控制和实验室?电?装备的清静要求
◎IEC60904-2 2007 标准太阳电池的要求
◎IEC60891-2009 光伏器件的IV实测特征的温度和辐照度修正?法
6、一连性测试
JD-PV31可一连性测试光伏电池IV数据，，，，，20s?次的?动检测，，，，，可资助?户一连性监控组件各性能参数并进?对?。。。。
7、iV赔偿功效
?持光伏电池?的户外验证，，，，，顺应?程化应?的实验阶段光伏电池户外性能测试。。。。
8、情形监测功效
具备情形温度检测、电池板温度检测、太阳辐照度检测等情形检测功效，，，，，并可提供?户可选的辐照计匹配。。。。
9、长期续航
JD-PV31提供内置了?容量锂电池模组锂电模组，，，，，可备选替换便捷，，，，，长达8H一陆续航为测试提供充?电?。。。。
10、量程切换
针对差别规格的组件/组串的电流电压，，，，，JD-PV31可?动切换测试量程，，，，，以提供更为精准的测试规模，，，，，并提供过压过流�；；；；�。。。。
11、?扩容
JD-PV31内机可靠贮存凌驾2000幅测试波形，，，，，并提供SD卡插槽，，，，，?持存储空间扩容，，，，，可通过USB同步主机贮存数据?PC端软件剖析。。。。
12、光伏组件修正数据库
内置富厚的太阳能电池组件修正模子数据库，，，，，笼罩?大都组件?产商的产品，，，，，为测试效果的转化?提供参考并为?户提供了全?的参数设置功效可?动添加。。。。
13、?压隔离设计更清静
装备内部具备?压隔邻电源设计，，，，，为?户提供可靠的清静包管，，，，，开路电压最?测试规模可到1500V，，，，，提供?达30KW光伏阵列测试功效。。。。
14、触屏?板操作
主机操作?板采?触屏加键盘的操作?式，，，，，?亮的液晶屏幕可在阳光下显?更为清晰，，，，，整机包括富厚的外设接?提供多种拓展联机功效。。。。
测试

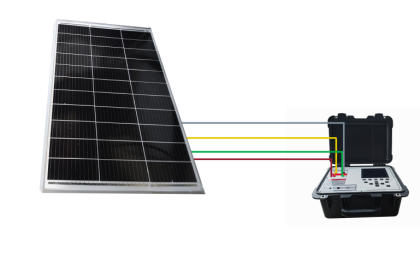

1、单组件测试
便携式IV曲线测试仪JD-PV31具备奇异的组件发电量测试功效，，，，，能够顺应组件判断测试，，，，，或?于外地?照资源检测。。。。测试仪提供?达400点的?区分率测试模式及切合Modbus/tcp协议的以太?监视功效，，，，，顺应科学研究需求。。。。
2、组串测试
光伏电站组串测试可快速测试出光伏整串的发电效率，，，，，短路，，，，，发电量等，，，，，并快速筛选差别组串之间的电性能。。。。
辐照测试
3、STC标称参数转化测试
IV测试，，，，，匹配目今95%以上光伏电池板规格，，，，，更快速的切换差别规格组件参数，，，，，并?动盘算出电池板目今发电效率以及转化率。。。。
4、一连性测试
可一连性测试光伏电池IV数据，，，，，20s?次的?动检测，，，，，可资助?户一连性监控组件各性能参数并进?对?。。。。
5、IV赔偿功效
可真正?持光伏电池?的户外验证，，，，，顺应?程化应?的实验阶段光伏电池户外性能测试。。。。
6、情形监测功效
具备情形温度检测、电池板温度检测、太阳辐照度检测等情形检测功效，，，，，并可提供?户可选的辐照计匹配。。。。
四、操作流程
1、辐照度计水平光伏板装置面向阳光
2、温度传感器贴片组件背板
3、实时功率测试时组件/组串功率需小于装备功率
4、STC功率测试时组件/组串最大电流电压需小于装备最大宗程
5、请在700辐照度以上测试光伏板以包管准确度
6、测试距离时间大于1min以包管装备完成放电
四、主机参数
1、整体参数

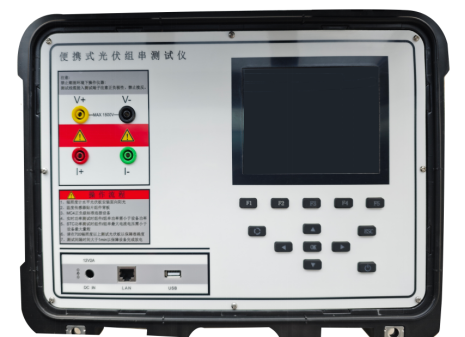

| 装备整体图 |  |
| 装备控制界面 |  |
2、规格参数
| 类 目 | 数值 | |
| 电压 | 丈量规模 | 10V～1500V |
| 丈量精度 | 0.1V | |
| 测试准确度 | ±0.5%±0.2V | |
| 电流 | 丈量规模 | 0.01A～30A |
| 丈量精度 | 0.001A | |
| 测试准确度 | ±0.5%+0.02A | |
| 最大功率测试 | 重复性精度 | ±0.5%±3W |
| 最大功率测试规模 | 50W～45KW | |
| 转换到STC下最大功率精准度 | 优于±5% | |
| 温度 | 情形温度丈量规模 | -30°℃~100°℃ |
| 电池温度丈量规模 | -30°℃~100℃ | |
| 温度测试精准度 | ±1℃ | |
| 辐照度 | 辐照度丈量规模 | 0～1800W/m2 |
| 辐照度丈量精度 | 优于±3% | |
| 软件 | 测试周期 | 20s |
| 数据点 | 2048点 | |
| 数据存储 | >2000数值 | |
| 一连性测试 | 20s | |
| 光伏组件型号数据库 | 通用 | |
| 联机拓展 | 可多台IV联机测试比对 | 通用 |
硬件参数
| 类 目 | 数值 | |
| 主机参数 | 扩容存储 | S D 卡 |
| 显示屏 | 640x480,6.5英寸LED | |
| 供电方法 | 内置锂电池/电源适配器 | |
| 电池参数 | 14.8V/4400mAH | |
| 电池续航 | 8小时 | |
| 尺寸 | 390x300x200mm | |
| 重量 | 5.8kg | |
| 事情温度 | -10°℃~50°℃ | |
| 存储温度 | -20°℃~60°℃ | |
| 湿度 | 5～95%RH | |
主辐照计参数
| 装备整体图 |  | |
| 辐照 | 丈量规模 | 50至1400 W/m2 |
| 区分率 | 1 W/m2 | |
| 丈量精度 | ±(5% + 5位) | |
| 温度丈量 | 情形温度丈量规模 | -30 ℃~100 ℃(-22°F至212°F) |
| 区分率 | 0.1 ℃ (0.2°F/在>100°F的条件下为1°F) | |
| 测试精准度 | ±1 ℃（±2°F）(在-10℃至75℃(14°F至 167°F)条件下)、+2 ℃（±4°F）(在-30℃至-10℃(-22℉至14°F)和75℃至100'C(167至212°F)的条件下) | |
| 倾角 | 丈量规模 | -90°~ 90° |
| 区分率 | 0.1° | |
| 丈量精度 | ±1.5°(在 -50°至 +50°条件下)±2.5°(在 -85°至 -50°和 +50°至 +85°条件下)±3.5°(在 -90°至 -85°和 +85°至 +90°条件下) | |
| 指南针 | 丈量规模 | 0°至 360° |
| 区分率 | 1° | |
| 丈量精度 | ± 7° | |
| 注:a)丈量值适用于装备倾斜度规模为 -20°和 +20”至水平的情形。。。。当凌驾该规模时,LCD 上显示“---”b) 效果被称为磁北。。。。 | ||
| 温度 | IRR1-SOL 的事情温度 | -20℃ 至 50 ℃(-4°到122°F)(湿度 <80%)，，，，，无冷凝 |
| 80PR-IRR 的事情温度 | -30 ℃ 至 60 ℃ (-22 ℉至140°F)(湿度 <80%) | |
| 存储温度 | -30 ℃ 至 60 ℃ (-22 ℉至140°F)(湿度 <80%) | |
| 海拔 | 0 m 至最大 2000 m | |
六、配件清单
| 序号 | 名称 | 规格 | 数目 | 单位 |
| 1 | 主机 | 仪器测试主机 | 1 | 台 |
| 2 | 辐照计 | 标准 | 1 | 台 |
| 3 | 温度探头套件 | 温度传感器 | 1 | 套 |
| 4 | 电源适配器 | 标准 | 1 | 个 |
| 5 | 测试套装 | 香蕉头测试线+鳄鱼钳 | 4 | 根 |
| 6 | 用户手册 | 标准 | 1 | 套 |
| 7 | 售后资料 | 质�？？？？ǎ�，，，及格证等 | 1 | 套 |
