产品简介：组串式el检测仪应用于光伏太阳能电池板的内部缺陷检测， ，可更好的资助用户完成产品质量检测把控生产与装置危害

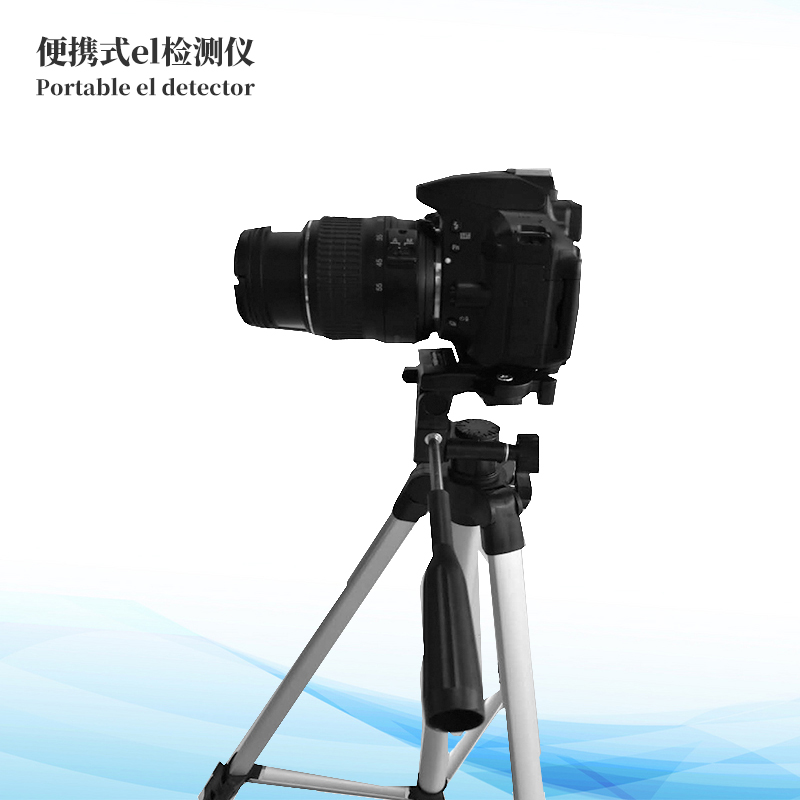

产品名：便携式EL检测仪
型号：EL3
产品简介：
便携式EL检测仪应用于光伏太阳能电池板的内部缺陷检测， ，可更好的资助用户完成产品质量检测把控生产与装置危害， ，
便携式EL检测仪EL3高感检测装备具备更高的成像检测精度在N型半片组件测试更为突出， ，并且搭载更大容量的EL测试电源可资助用户知足差别组件功率与电站场景的长时间检测需求。。。。。
EL3同时具备了多组件成像能力， ，能够完成1～2组光伏板的同步成像， ，画质更高， ，检测速率更快， ，光伏电站检测营业首选装备。。。。。
应用场景：
EL3适用于光伏电站组件到货检与装置后支架上组件测试， ，以及客栈/实验室/工厂的组件质量检测， ，可配套组串电源实现多组件组串测试
可识别缺陷类型：
隐裂 | 破片 | 碎片 | 断栅 | 黑心 | 虚焊 | 热斑 |
工艺污染 | 低效率片 | 黑边 | 烧结 | 过刻 | 穿孔 | pid |
产品特点优势：

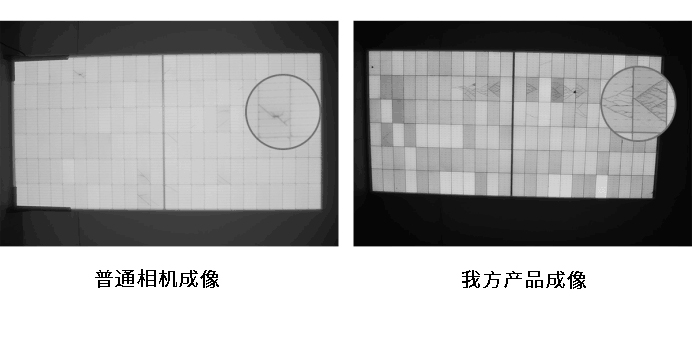

1、2400万级高感红外相机、图像剖析更清晰
2、全时暗光自动对焦�？ ？？？樵谝雇聿馐跃弑父吭降亩越剐阅�
3、联网无线操控装备检测与检测数据审查下载
4、程控恒流电源现场检测实现24小时不中止测试
5、平板电脑可无线控制装备操作并审查检测效果
6、大容量储能电源现场检测无需任何准备即可测试
7、三米碳纤维三脚架装置后组件多角度测试更便捷
8、整机无线远程操作测试， ，一人即可完成整个项目
9、三防拉杆箱携带运输轻盈清静
EL3应用领域：
场景 | 工厂组件、客栈组件、电站现场组件测试、组串测试 |
测试 | 白天：户外防红外暗室测试； ；室内无太阳光情形测试 夜晚：直接三脚架测试， ，灯光月光无影响 |
工具 | 晶硅组件、薄膜组件（可定制） |
数目 | 单块组件成像检测 |
EL3可选配件设置：
组串相机 | 4500万像素， ，1～24块组件组串测试 |
组串电源 | 1500V入口程控电源， ，1～36块组件同步供电 |
防红外暗室 | 2500x2500x1500mm白天检测�？ ？？？� |
备用电源 | 输出60V10A， ，AC220V输入， ，1.5kg |
标配规格参数：
�？ ？？？� | 设置 | 规格 |
相机�？ ？？？� | 像素 | 2476万像素（高感） |
区分率 | 6000x4000 | |
芯片 | 23.5x15.6mm、CMOS传感器 | |
红外芯片 | Lailx10s锗芯片 99.9%红外折射率 | |
精度 | 0.5.0mm/pixel | |
检测速率 | 0.1～30s可调 | |
弱电流测试 | 可在3A弱电流泛起清晰隐裂成像 | |
光屏障 | 灯光、月光、星光、室内稍微太阳光、300辐照度以下太阳光对测试无影响 | |
检测面积 | 4000mm*3000mm | |
同步成像 | 1～2块组件 | |
镜头 | 18mm广角红外镜头 | |
对焦模式 | 全时暗光自动对焦 | |
电池 | 980mah | |
内存卡 | 32GB | |
数据线 | 10cm | |
电源�？ ？？？� | 容量 | 20AH |
电芯 | 高性能离锂电池 | |
输出电流 | 8A | |
电流精度 | 0.1A | |
输出电压 | 70V | |
电压精度 | 0.1V | |
负载功率 | 100W～700W； ；上限不高于800W | |
检测数目 | 800～1000块光伏板 | |
控制面板 | LED数显程控面板 | |
功效设置 | 延迟断电功效 | |
程控�？ ？？？� | �？ ？？？匚尴呖刂萍觳馍系� | |
稳态�？ ？？？� | 恒定电源输出电流电压不受电量巨细转变 | |
电路�； ；� | 短路�； ；ぁ⒍下繁； ；ぁ⒌缌鞯构啾； ；ぁ⒐缺； ；ぁ⒕驳绫； ；ぁ⒌缌鞯缪棺运秤ζヅ涔夥� | |
上电线 | 10cm交流三孔输入线 | |
直流线 | 5m直流输出线、MC4端口对接组件 | |
电脑 | 平板电脑 | 128G 、10.5英寸 |
Wi-Fi | 2.4G | 内置2.4GWi-Fi无线控制�？ ？？？� |
4G | 高性能Wi-Fi控制器、150控制规模 | |
软件 | 检测控制 | 无线控制：相机检测 |
相机控制 | 可调理相机曝光时间、ISO、光圈等 | |
图片治理 | 原图审查， ，图片放大缩小， ，相册比对， ，下载 | |
支架系统 | 检测支架 | 2.6米碳纤维支架 |
检测云台 | 720度旋转 | |
定位�？ ？？？� | 检测定位 | 十字激光定位仪， ，快速定位支架上后组件位置， ，可提高数倍检测效率 |
使用情形 | 沙漠， ，高原， ，屋顶， ，丘陵， ，山坡， ，厂房， ，屋顶， ，雪地， ，大棚， ，农光互补， ，鱼光互补， ，景物互补， ，等种种情形 | |
质保售后 | 2年质保、24H响应、72H故障解决计划、备品备件协调 | |
设置清单：
序号 | 名称 | EL3 规格 | 数目 | 单位 |
1 | EL相机 | 2400万红外相机， ，全时暗光自动对焦， ，高感红外 | 1 | 台 |
2 | EL红外镜头 | 18mm广角红外镜头； ；精度0.8mm | 1 | 台 |
3 | 平板电脑 | 128G平板电脑 | 1 | 台 |
4 | Wi-Fi传输�？ ？？？� | 内置2.4G Wi-Fi�？ ？？？� | 1 | 套 |
5 | Wi-Fi控制�？ ？？？� | 4G Wi-Fi软件控制�？ ？？？�； ；150米无线控制 | 1 | 套 |
6 | 数据线/充电器 | 标准 | 1 | 套 |
7 | 相机电池 | 标准 | 2 | 套 |
8 | 检测支架 | 3m碳纤维三脚架 | 1 | 套 |
9 | 检测云台 | 720云台 | 1 | 台 |
10 | EL-DC智能移动电源 | 20AH储能， ，70V， ，700W， ，恒流恒压输出， ，程控， ，续航800～1000块组件， ，无线控制通断电 | 1 | 台 |
11 | 上电线 | 5米 | 1 | 根 |
12 | 检测定位仪 | 十字镭射激光定位， ，快速定位检测组件位置 | 1 | 套 |
13 | 装备拉杆箱 | 专用三防仪器拉杆箱； ； | 1 | 套 |
14 | LX-APP治理软件 | 物联网无线检测， ，相机参数调理； ；原图审查， ，无线检测， ，无线图传， ，图片下载 | 1 | 套 |
15 | windows软件 | 检测自动检测， ，缺陷分类识别生涯， ，文件夹日期管路， ，统计， ，增益， ，截图， ，相机参数调理， ，专业治理台式机软件 | 1 | 套 |
* | 适用场景 | 光伏电站装置前测试； ；支架上组件测试 |
